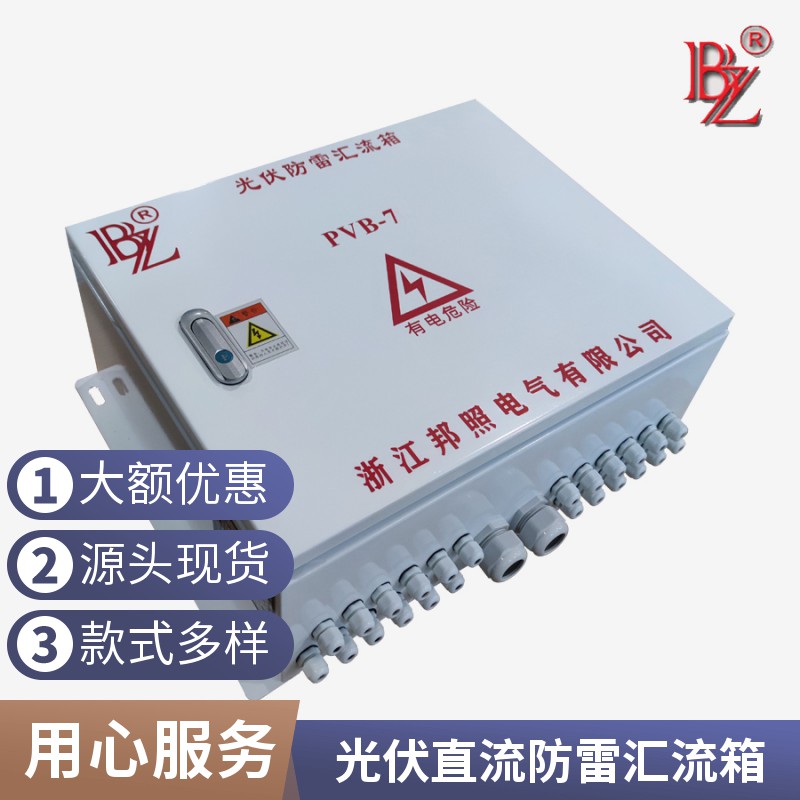

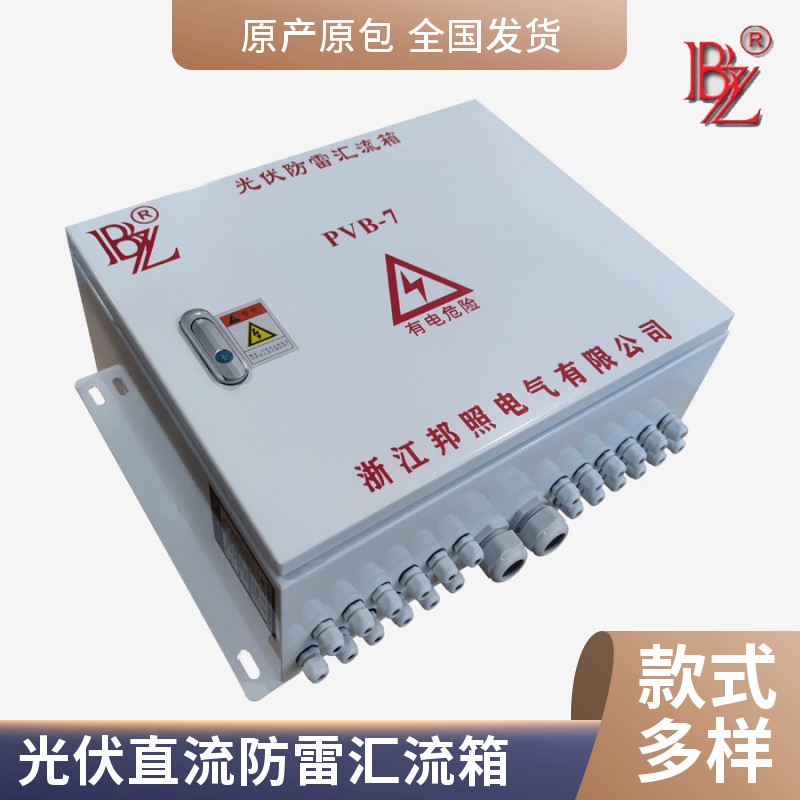

7進1出光伏防雷防反直流匯流箱
光伏發電系統中，為了減少光伏組件與逆變器之間的連接線、方便維護、減少損耗、提高產品的安全性和可靠性，一般需要在光伏組件與逆變器之間增加匯流裝置。
光伏匯流箱除了具有光伏匯流的功能外，同時還應該具有電流防反、過電流保護、過電壓保護、防雷保護等一系列完善的保護功能。
邦照公司生產的光伏匯流箱具備了以上各種功能要求，與光伏并網、離網型逆變器配套使用可組成一套完整的光伏發電系統解決方案。
選擇光伏匯流箱時，用戶可以根據后端逆變器的輸入電壓范圍、輸出功率大小，把一定數量的規格相同的光伏組件串聯、并聯組成光伏組件串并列接入光伏匯流箱進行匯流，然后經過斷路器控制和防雷器保護之后輸出給后級逆變器使用。
主要特點：
l 可接入7路光伏電池串列，單路輸入陣列額定電流為5A可到15A；
l 總輸出可承受電流為250A，電壓為1000VDC；
l 單路光伏陣列加入高壓熔斷器保護、防反保護
l PV光伏接頭輸入 ，接線安全方便
l 光伏高壓防雷器保護；
l 光伏高壓斷路器控制輸出；
l 滿足室外安裝要求，防護等級IP65；
型號 | PVB-7 |
光伏陣列輸入 | |
光伏陣列電壓（Vdc） | 1000VDC/1500VDC |
光伏陣列輸入路數（N） | 7路 |
每路熔斷絲額定電流（A） | 10A |
輸出總電流 | 70A |
單路陣列過流保護 | 有 |
單路陣列正、負極線徑尺寸 | 4mm2 |
輸出路數 | 1路 |
標準配件 | |
總輸出斷路器保護 | 有 |
防雷保護 | 有 |
防反接保護 | 有 |
機械尺寸、工作環境 | |
箱體尺寸（長 x 寬 x 高） | 400mm x 500mm x 195mm |
參考重量（Kg） | 32Kg |
防護等級 | IP65 |
使用海拔（m） | ≤3000 |
工作溫度（℃） | -15～+55 |
存儲溫度（℃） | -25～+85 |
箱體材質 | 冷軋板噴塑 |
為了更好的服務于客戶，我公司可依照用戶的需求定制不同規格的參數配置。 | |
